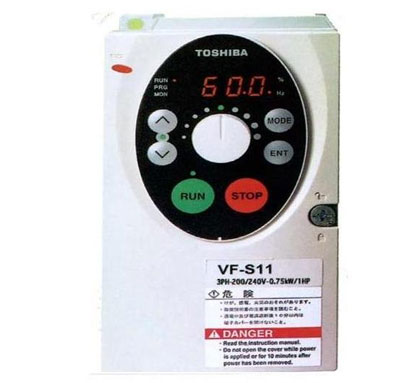

變頻器

　　VVVF是從20世紀中葉發展起來的一種交流調速設備，是為了解決傳統的交流電機調速困難，調速設備結構復雜且效率和可靠性均不盡人意的缺點而出現的；

　　由于變頻器使交流電機的調速范圍和調速性能均大為提升，因此交流電機逐漸代替直流電機出現在各種應用領域，甚至包括交流伺服控制領域；

    　變頻器的控制對象：三相交流異步電機和三相交流同步電機，標準適配電機極數是2／4／8極；

    　變頻器電氣傳動系統構成

　　變頻器功能特性

   　 1）很好的性價比；

    　2）操作方便；

   　 3）機械特性較硬、靜差率?。?/span>

   　 4）轉速穩定性好；

    　5）調速范圍廣等優點。

    　變頻器應用領域

    　電氣傳動系統負載特性

    　變頻器工作原理及控制方式

    　交流電動機的轉速N公式為：

  　  N＝60f（1－s）／p

    　式中：f—頻率；

   　 p—極對數；

   　 s—轉差率（0～3％或0～6％）；

   　 4．1．變頻調速原理

    　變頻器：改變三相異步電動機電源頻率，可以改變同步轉速，達到調速的目的。

   　 額定頻率稱為基頻，變頻調速時，可以從基頻向上調（恒功率調速），也可以從基頻向下調（恒轉距調速）。因此變頻調速方式，比改變極對數p和轉差率s兩個參數簡單得多。

   　 4．2．變頻器控制算法

    　交流調速的控制核心是：只有保持電機磁通恒定才能保證電機出力，才能獲得理想的調速效果；

    　V／F控制——簡單實用，性能一般，使用最為廣泛，只要保證輸出電壓和輸出頻率恒定就能近似保持磁通保持恒定低頻時，定子阻抗壓降會導致磁通下降，需將輸出電壓適當提高；

    　矢量控制——性能優良，可以與直流調速媲美，技術成熟較晚，模仿直流電機的控制方法，采用矢量坐標變換來實現對異步電機定子勵磁電流分量和轉矩電流分量的解耦控制，保持電機磁通的恒定，進而達到良好的轉矩控制性能，實現高性能控制。性能優良，控制相同復雜；

    　4．3．變頻器技術發展

   　 PWM（PulseWidthModulation）調制

    　·PWM調制是：利用半導體開關器件的導通和關斷把直流電壓調制成電壓可變、頻率可變的電壓脈沖列。

   　 ·SPWM調制是：采用三角波和正弦波相交獲得的PWM波形直接控制各個開關可以得到脈沖寬度和各脈沖間的占空比可變的呈正弦變化的輸出脈沖電壓電壓，能獲得理想的控制效果：輸出電流近似正弦。

   　 ·載波頻率必須高，才能保證調制后得到的波形與調制前效果相同。

    　·GTR變頻器由于開關頻率太低，電機噪聲較大，IGBT有效的解決了這個問題。

   　 4．4．變頻器的基本結構

    　通用變頻器的基本電路上圖所示，它由四個主要部分組成，分別是：

    　1—整流部分：把交流電壓變?yōu)橹绷麟妷海粚⒔涣麟娮儞Q成直流的電力電子裝置，其輸入電壓為正弦波，輸入電流非正弦，帶有諧波；

    　2—濾波部分：把脈動較大的直流電進行濾波變成比較平滑的直流電；

    　3—逆變部分：把直流電又轉換成三相交流電，這種逆變電路一般是利用功率開關組件按照控制電路的驅動、輸出脈沖寬度被調制的PWM波，或者正弦脈寬調制SPWM波，當這種波形的電壓加到負載上時，由于負載電感作用，使電流連續化，變成接近正弦波的電流波形；

    　4—控制電路：用來產生輸出逆變橋所需要的各驅動信號，這些信號是受外部指令決定的，有頻率上升、下降、外部通斷控制以及變頻器內部各種各樣的保護和回饋信號的綜合控制等；
